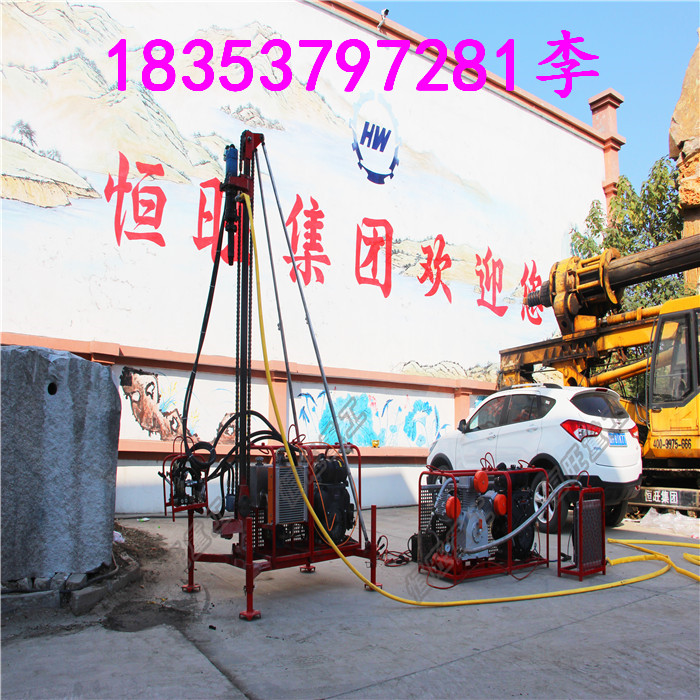

恒旺山地钻机 小型气动钻机 便携式山地勘探钻机 方便山上操作的钻机
山东恒旺集团有限公司根据市场需求专业生产经营护栏打桩机、钻孔机、螺旋钻机、旋挖钻机、水井钻机、地质勘探钻机、背包钻机，以及矿山凿岩机械和路面工程机械。
产品简介
HW-S30型液压山地钻机是我公司技术人员集多年设计研发物探地震钻机经验，运用新技术、新工艺、新材料，进一步完善了系统配置，增强了整机的可靠性与安全性，最大限度的减轻了钻机的各搬迁单元的重量，使钻机更加适合地形复杂区域的施工作业。
山地工程钻机系列产品广泛应用于石油钻井勘探、地质勘查、中小型矿山及交通、国防、水利等工程的石方钻凿爆破孔以及其他用途的钻孔。
大厂家自主研发，质量有保证，售后服务好，欢迎来公司及厂区参观询价！
该钻机具有以下特点：
1、钻井效率高，使得作业成本降低；
2、结构简单，便于拆装和维护；
3、操作更赋予人性化
4、总体重量轻，且为分体结构，便于搬迁和运输。
5、严格按照通用工业设计标准的要求进行设计，产品零配件、模块单元的通用性、互换性强；
6、采用液压快速提钻杆设计，省去了钻塔，卷扬机和变速箱，从而使操作更简便，安全性更好。
钻机工作原理
1、 液压系统
钻机通过液压变量油泵将发动机的机械能转化为液压能，并通过管路传递到两个定量液压马达，从而实现钻具的回转、加压和提升

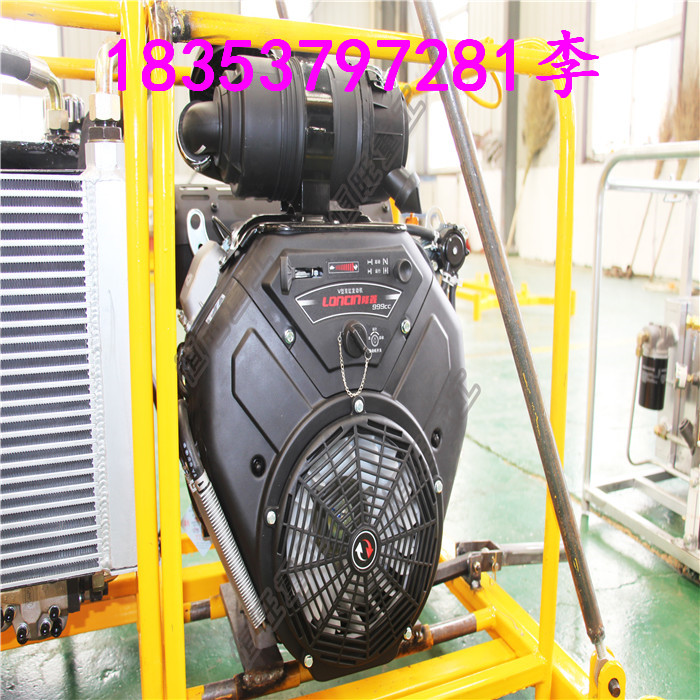

2、 钻机发动机
发动机总成作为钻机的动力源，通过联轴器来驱动液压油泵工作。
3、 井架
井架作为动力头和加压马达的支架及导轨，承受钻井过程中所产生的轴向力和旋转扭矩。
4、动力头作用和结构
动力头主要是用来驱动钻具旋转，将扭矩经钻杆传递至钻头，配合钎头的冲击和系统加压力，达到钻井目的。动力头结构如图四所示。液压马达轴与中心管通过平键连接进而驱动钻具来实现旋转。
5、 散热器
散热器总成由散热器、风扇和直流电机等组成。
在钻机工作时液压系统将产生大量的热能，通过直流电机驱动独立风扇，以吸风的形式来冷却散热器内循环的液压油，来保证液压系统的正常工作。
6、 空压机组
空压机组由空压机和发动机组成。空压机主机的作用是为钻机进行空气钻井和空气振击钻井提供洗井介质----压缩空气。
7、 潜孔冲击器
潜孔冲击器是山地钻机空气钻井的主要钻具，它是利用压缩空气使潜孔冲击器活塞产生往复运动带动钎头实现凿岩钻井。该钻具结构简单，凿岩效率高，使用维护方便。
整机参数
|
机 型 |
HW30 |
|
|
钻 井 深 度 |
30m |
|
|
钻 井 方 法 |
空 气震击钻井 |
|
|
螺旋钻井及泥浆钻井 （备选） |
||
|
钻孔(成孔)直径(mm) |
空气震击钻井 |
岩石地层70-90，松散地层75-95 |
|
75-90 |
||
|
钻杆（直径×长度） |
空气震击钻井(mm) |
Φ50×1500 |
|
动力头 |
额定扭矩(N.m) |
800-900 |
|
钻速范围(r/min) |
0-135 |
|
|
钻机加压及提升功能 |
给进加压力(N) |
5500-6000 |
|
钻具提升力(kN) |
12-16 |
|
|
钻具最大升降速度(m/s) |
0.71-0.81 |
|
|
主机发动机功率(kw)/转速(r/min） |
26/3600 |
|
|
液压系统 |
流量(L/min) |
0-60 |
|
工作压力(Mpa) |
20 |
|
|
空压机组 |
机 型/配置数量 |
活塞式/1组 |
|
风量(m3/min) |
3.5 |
|
|
工作压力(Mpa) |
0.8 |
|
|
发动机功率(kw)/转速(r/min） |
26/3600 |
|
